Замена компонент в смартфоне HTC One M8. Некоторые рекомендации

Небольшие заметки о разборе и ремонте HTC One M8. Подробные инструкции с фотографиями можно посмотреть, например, тут
http://razbormob.ru/razborka_htc_one_m8.html
или тут
http://24gadget.ru/1161057468-razbiraem-htc-one-m8-28-foto.html

А вот и видео:

или

Я же приведу некоторые рекомендации.

1. Телефон имеет крупноуловую сборку. Поэтому и для замены компонент в нем не требуется уметь махать паяльником. Узлы продаются в сборе. Так что не надо пугаться. Например, я менял модуль с USB-разъемом, в моем уже провод не держался. Еще заказывал отсек под SIM-карту, но менять его не стал. Мой пока работает, для замены надо было разбирать верхний блок телефона, который для конкретно моего ремонта трогать не надо было. В общем, если вы не спешите, то на Aliexpress можно найти запчасти, причем, они, судя по всему, родные. Качество купленных мною было высоким.

2. Запаситесь двусторонним скотчем (узкий брал тут)и малярным скотчем (Леруа Мерлен). В телефоне многие узлы крепятся друг к другу на клей/скотч. Винтов в нем не так и много.

3. Внимательно смотрите инструкции по ссылкам выше, некоторые винты и разъемы дизайнеры хорошо спрятали от наших глаз.

4. Инструмент. Он нужен. Очень желательно иметь набор пластмассовых ковырялок. Я покупал свои тоже на Aliexpress тут. Это достаточно большой набор. Для разбора только HTC One M8 есть лишние инструменты. С другой стороны, никакой инструмент, кроме имеющегося в наборе, не потребуется. Нужные отвертки тоже есть. Качество пластмассовых ковырялок среднее. На 1-2-3 телефона хватит, но сервис по ремонту телефонов с ними не откроешь.

5. При снятии декоративных наклеек сверху и снизу экрана, под которыми прячутся винты, рекомендую использовать строительный фен. Наверное, можно попробовать нагреть элементы над плитой, паяльником, или даже обычным феном. Нагревать следует без фанатизма. наклейки сами начинают вздыбливаться и легко поддеваются пластмасской из набора. Усилий для их отклеивания при нагреве никаких не надо.

6. Винты для снятия задней крышки спрятаны под слоем клея, на который крепились декоративные панели. Надо искать. Еще один сюрприз с винтами - верхние и нижние имеют разные шлицы: вверху - крест, внизу - звездочка. Наверное, кто-то из дизайнеров за это премию получил.

7. Перед тем, как снимать заднюю крышку, надо не забыть вытащить салазки с SIM-картой и microSD. У меня легче всего крышка отходила сверху и потом слева. Надо аккуратно по кругу пластмассовыми лопаточками отделить заднюю крышку от базы. Еще нюанс. белая полоса - это внутреннее шасси корпуса. При отделении крышки лопаточки вставлять между аллюминевой задней крышкой и белой пластмассой, а не между стеклом и белой пластмассой.

8. Аккуратно со шлейфами. Надо вначале отлепить весь скотч, закрывающий материнскую плату и разъемы, затем отсоединить все шлейфы. этот армированный скотч, к сожалению, одноразовый, второй раз почти не клеится. Поэтому при сборке я крепил его на место с помощью двустороннего и малярного скотчей.

9. Батарея прикреплена к экрану клеем. Отдирать надо аккуратно. Я заказывал батарею с Aliexpress, но ошибся моделью. Оказывается есть еще и HTC One M8 Max. Я по ошибке заказал батарею именно для этой модели. Когда это обнаружил, стал искать, где бы правильную батарею купить побыстрее. И чудесным образом выяснил, что на Aliexpress и в России их можну купить по одной цене. Рекомендую магазин: https://liberti.ru/. У всех остальных минимум на 150 рублей батарея была дороже. Продуктовый номер правильной батареи - B0P6B100.

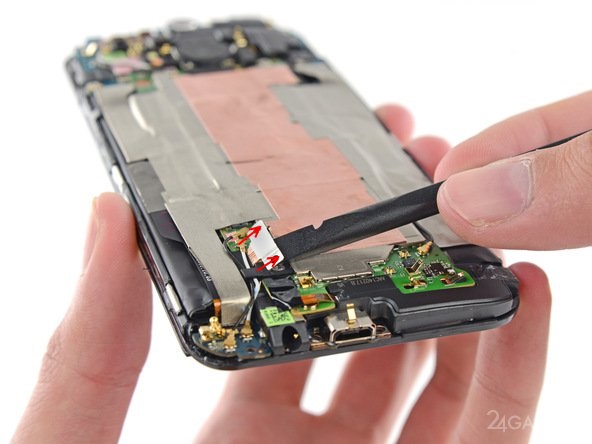

10. С батареей есть подвох. У новых батарей посадочная площадка раъема, которым батарея подключается к материнской плате, не такой, как в исходной телефонной. Он шире, и, что самое главное, отверстия под винты смещены относительно разъема. Поэтому просто так батарею не подключить. Нужно увеличить отверстия под винты в сторону конца шлейфа. Смотри направление красных стрелок на фото.


    Для увеличения отверстий лучше всего использовать надфиль или маленькие кусачки, например, щипчики для ногтей.
11. При разборе телефона могут отлетать стекла камер (фронтальной и вторичной задней). Главное, их не потерять. Для удобства я посадил их на скотч по краям.

12. Не забудьте почистить верхние и нижние декоративные наклейки. В их дырочки набивается грязь, что приводит к ухудшению слышимости вами и вас. Почистить можно обычной зубной щеткой. При желании, можно заказать с Aliexpress новые наклейки.

Надеюсь, мои советы вам помогут. Удачи!
